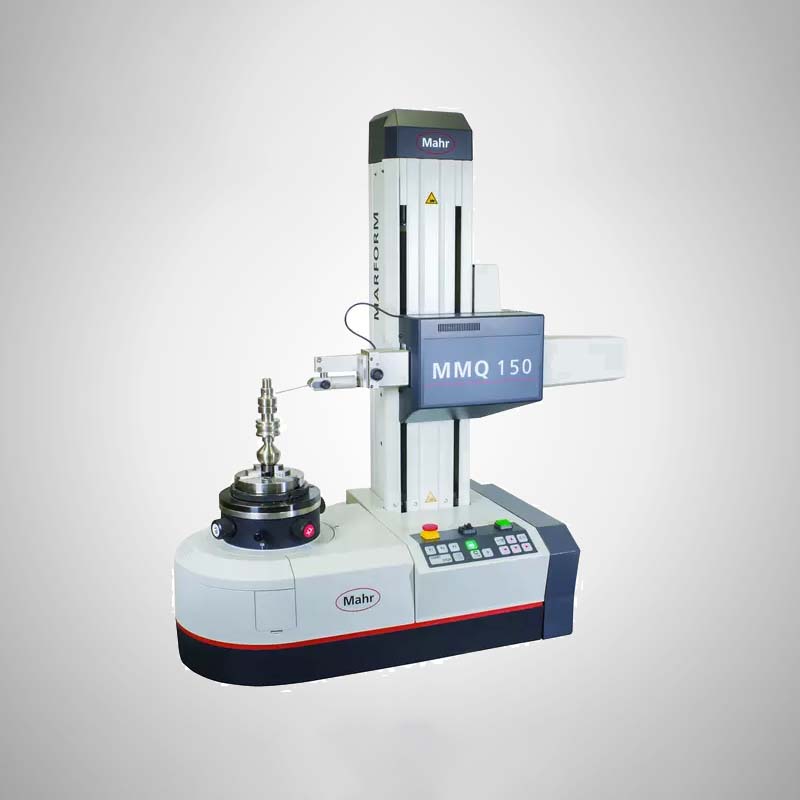

MMQ150

圆度偏差（μm+μm/mm 测量高度）*

：

0,015 + 0,0003

测量路径，电动 Z 轴 (mm)

：

250

直线度偏差/100 mm 测量路径 (μm)**，Z 轴

：

0.4

直线度偏差/总测量路径 (μm)**，Z 轴

：

1

Z/C 轴接触方向平行度偏差，测量路径 (μm)

：

1

测量速度 (mm/s)，Z 轴

：

0.5-30

定位速度 (mm/s)，Z 轴

：

0.5-50

圆度偏差（μm+μm/mm 测量高度）**

：

0,03 + 0,0006

轴向跳动偏差（μm+μm/mm 测量半径）*

：

0.02 + 0.0001

轴向跳动偏差（μm+μm/mm 测量半径）**

：

0.4 + 0.0006

调心调平工作台

：

手动

工作台直径 (mm)

：

160

工作台负载，居中 (N)

：

200

速度 (rpm) 50 Hz / 60 Hz

：

1-6

脚注文本

：

* 与 LSC 参考圆的最大偏差值，过滤器 15 波动/转。

** 所有值在中性震动环境下在 20°C ±1°C 时符合 DIN ISO 1101 标准，过滤器 15 波动/转 LSC 或 2.5 mm LSS，5 rpm 或 5 mm/s 和标准测杆，球直径 3 mm。使用错误隔离技术标准验证因为选择太多，此处仅描述几种机器作为示例。Mahr 可根据请求提供“您的”MMQ 的技术数据。
