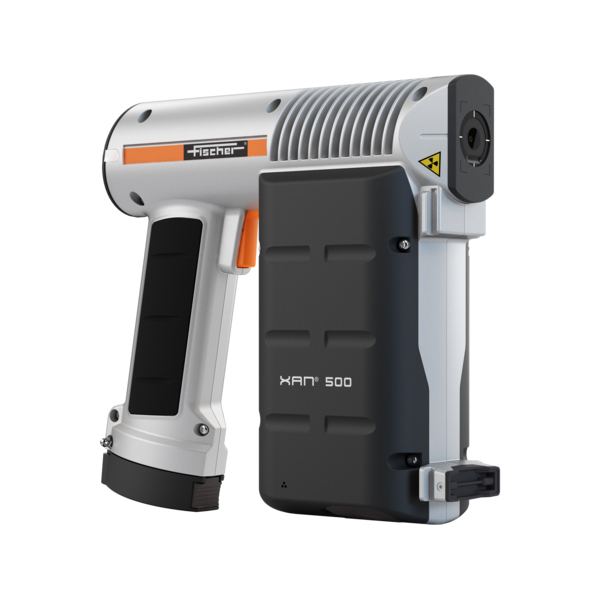

FISCHERSCOPE X-RAY XAN 500
一、产品概述 FISCHERSCOPE X-RAY XAN 500 是德国菲希尔（Fischer）最通用的手持式 X 射线荧光（XRF）分析系统。专为大型零件的现场镀层测量而设计，无需切割取样，可直接在生产线上检测飞机零件、管道、涡轮叶片等超大或异形工件。 手持式设计 + 台架模式双形态，既可手持现场快速检测，也可安装于测量台进行高精度自动测量。 二、...
产品概览
X射线荧光测厚仪
德国菲希尔Fischer
德国菲希尔（Fischer）FISCHERSCOPE X-RAY XAN 500 手持式X射线荧光测厚仪——最通用的手持XRF系统，支持手持/台式双模式。采用钨靶微焦点X射线管+SDD探测器，内置FP基本参数法引擎。可对飞机零件、管道、涡轮叶片等大型工件进行原位无损镀层检测。适用于航空航天、能源装备、汽车制造等领域。
技术参数
品牌：德国菲希尔Fischer
分类：X射线荧光测厚仪
产品编号：843
产品说明
一、产品概述
FISCHERSCOPE X-RAY XAN 500 是德国菲希尔（Fischer）最通用的手持式 X 射线荧光（XRF）分析系统。专为大型零件的现场镀层测量而设计，无需切割取样，可直接在生产线上检测飞机零件、管道、涡轮叶片等超大或异形工件。
手持式设计 + 台架模式双形态，既可手持现场快速检测，也可安装于测量台进行高精度自动测量。
二、核心技术参数
测量原理： 能量色散 X 射线荧光（EDXRF）
X 射线管： 钨靶微焦点 X 射线管，高稳定性
探测器： 高性能硅漂移探测器（SDD）
工作模式： 手持式 / 台式双模式
测量窗口： 前置开放式窗口，适配各类异形表面
准直器： 多规格可更换
定位辅助： 内置 CMOS 摄像头，精确定位测量点
软件： WinFTM 操作与分析软件
三、测量能力
镀层厚度：单层及多层镀层（如 Cr/Ni/Cu/Fe、Au/Ni/Cu 等）
合金成分：镀层合金元素含量分析（如 SnPb、ZnNi 等）
元素范围：从钛（Ti，原子序数 22）到铀（U，原子序数 92）
更多参数与特点
基材适配：钢铁、铝合金、铜合金、钛合金、高温合金等
四、核心功能特点
手持式灵活检测
人体工学设计，轻量化机身。可直接对大型工件、装配件、管道内壁等不便移动的零件进行原位测量，无需破坏或取样。
WinFTM 基本参数法
Fischer 专利 FP 算法，支持无标样测量。即使是未知镀层体系的样品，也能快速获得准确的镀层厚度和成分结果。
精确定位系统
内置高分辨率 CMOS 摄像头，实时显示测量区域的显微图像。配合激光十字定位，确保每次测量恰好在目标位置。
智能安全防护
多重辐射安全设计：距离传感器（接近工件才允许激发）、测量窗口安全罩、辐射剂量监测。符合国际辐射防护标准，操作员无需特殊防护资质。
数据管理
内置大容量存储，支持 USB/WiFi 数据传输。搭配 WinFTM 软件可生成专业镀层分析报告，满足航空 NADCAP、汽车 IATF 16949 等体系审核要求。
五、典型应用行业
航空航天：飞机结构件、发动机涡轮叶片镀层、紧固件镀镉/镀银原位检测
能源装备：管道防腐镀层、核电设备镀层巡检
更多参数与特点
汽车制造：大型冲压件、底盘零部件镀层现场抽检
重型机械：工程机械液压杆镀铬层、大型齿轮镀层检测
第三方检测：现场检测服务，大型设备镀层评估
六、标准配置清单
手持式 XRF 主机、锂电池组、充电器、WinFTM 软件、操作手册、校准标准片、便携运输箱；选配：测量台架、不同规格准直器、备用电池。
