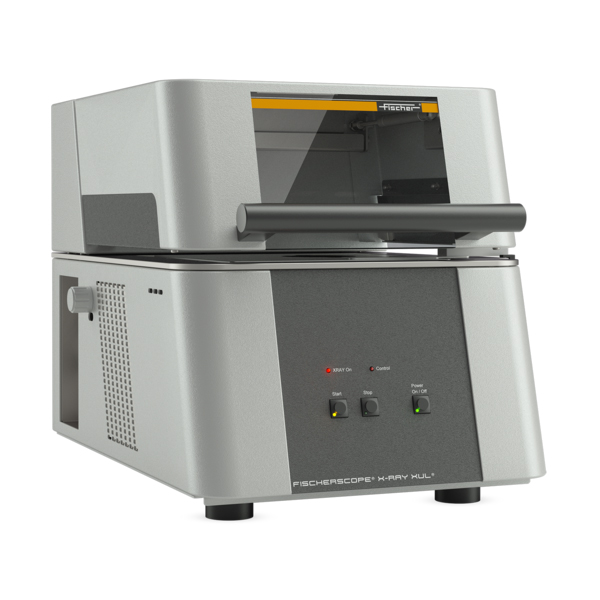

FISCHERSCOPE X-RAY XUL_ XULM

一、产品概述

FISCHERSCOPE X-RAY XUL 系列是德国菲希尔（Fischer）面向电镀行业的基础型能量色散 X 射线荧光（EDXRF）分析仪。以高性价比和简便操作为设计理念，是电镀车间镀液成分监控和镀层质量控制的理想选择。

XUL 标准型

固定准直器配置，适合常规镀层测量

操作简便，一键启动测量程序

经济实惠，电镀车间入门首选

XULM 增强型

可更换准直器，灵活适应不同样品尺寸

更高 X 射线功率，缩短测量时间

适合多样品、多规格的检测场景

二、核心技术参数

测量原理： 能量色散 X 射线荧光（EDXRF）

X 射线管： 钨靶微焦点 X 射线管

探测器： 比例计数器或硅漂移探测器（SDD）

准直器： XUL：固定式；XULM：可更换式

测量方向： 从上往下测量

软件： WinFTM 操作与分析软件

三、测量能力

镀层厚度测量

单层镀层：Au、Ag、Pd、Ni、Cu、Sn、Zn、Cr 等金属镀层

双层及合金镀层：Au/Ni/Cu、SnPb 合金等

可同时分析镀层厚度与镀层成分

镀液成分分析

电镀槽液中金属离子浓度实时监控

快速判断镀液是否需要补充或调整

减少实验室送检等待时间，提高生产效率

四、核心功能特点

WinFTM 专业软件

Fischer 自主研发的 WinFTM 软件，集成基本参数法（FP法）计算引擎，无需标准片即可进行无标样测量。支持自动识别镀层结构、多镀层同时分析、生成专业检测报告。

视频定位系统

内置彩色摄像头，精确对焦测量位置，可放大观察微小样品表面细节，确保每次测量位置准确一致。

一键测量

预设测量程序，操作员只需放置样品、按下启动键，仪器自动完成定位、测量、分析和数据保存。

安全防护

全封闭式测量舱，符合德国及国际辐射防护标准，内置安全联锁装置，开盖自动切断 X 射线。

五、典型应用行业

电子电镀：PCB 表面镀金/镀银/镀镍厚度、连接器端子镀层检测

装饰电镀：卫浴五金、钟表首饰镀层厚度与成分分析

功能性电镀：紧固件镀锌/镀镍、军工零部件镀层检验

电镀液管理：镀槽金属离子浓度在线监控

来料检验：供应商镀层质量快速筛查

六、标准配置清单

X 射线主机、WinFTM 软件、操作手册、校准标准片、电源线、USB 数据线；选配：不同规格准直器、自动样品台。
