杠杆表的正确使用方式

杠杆表的角度误差

在测量产品跳动或直线度时，长采用杠杆表或杠杆传感器测量。由于杠杆表的角度可以自由调节，在实际生产过程中，常会见到使用人员随意摆放测头角度的情况。那么杠杆表到底怎么使用是正确的呢。

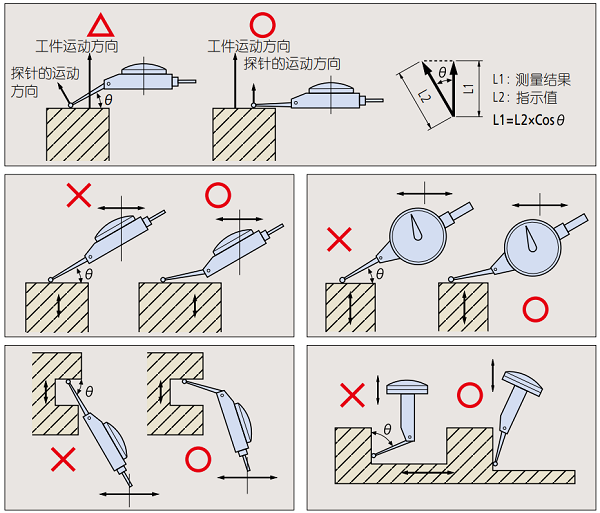

在移动方向尽量减小角度杠杆表会由于测针与测量面之间的角度而出现误差。将测针抵住测量面，尽量将图上的角度θ设置得小一些。测量值会因为θ的值而不同。

按照图表根据θ的值对测量值进行补偿。

[实际值 = 测量值 × 补偿值]

补偿例
杠杆表的读数为0.200mm 时：
θ=10˚, 0.200mm×0.98=0.196mm
θ=20˚, 0.200mm×0.94=0.188mm
θ=30˚, 0.200mm×0.86=0.172mm

注：使用渐开线测针测量，可以在 θ 角度至 30˚ 之内无需补正。
